Shell and Tube-warmtewisselaar gebruikt voor oliekoeling

Productintroductie

De warmtewisselaar-en-buizen die wordt gebruikt voor oliekoeling is een warmtewisselaar die speciaal is ontworpen om warmte uit te wisselen tussen vloeistoffen op olie-basis (zoals smeerolie en warmteoverdrachtsolie) en een andere vloeistof.

Werkingsprincipe

Olie met een hoge- temperatuur stroomt doorgaans door de binnenkant van de warmtewisselaarbuizen, terwijl het koelmedium (zoals water, ethyleenglycoloplossing of lucht) aan de mantelzijde circuleert, waarbij warmte van de olie via de buiswanden naar het koelmedium wordt overgedragen. Afhankelijk van de projectvereisten kan de olie ook zo worden ontworpen dat deze langs de schaalzijde stroomt. Dit ontwerp, gebaseerd op tegen-stroom-, parallel- of kruis{4}}stroomopstellingen, zorgt voor een zeer efficiënt warmte-uitwisselingsproces.

Kernstructuur

1. Omhulsel: Een grote cilindrische buitenmantel waarin de buizenbundel is ondergebracht. Hete olie stroomt doorgaans in de schaalzijde.
2. Buizenbundel: Samengesteld uit meerdere buizen (koper, roestvrij staal of titanium etc.), waar het koelmedium doorheen stroomt.
3. Slangenplaten: Zet de buizenbundel aan beide uiteinden vast en isoleer de vloeistoffen aan de schaal-zijde en buis-zijde.
4. Schotten: Geïnstalleerd aan de schaalzijde, geleiden ze de hete olie herhaaldelijk over de buizenbundel, waardoor de turbulentie wordt versterkt, de efficiëntie van de warmteoverdracht aanzienlijk wordt verbeterd en de buizenbundel wordt ondersteund om trillingen te voorkomen.
5. Verdeelstuk/kanaal: Deze bevinden zich aan beide uiteinden van de warmtewisselaar en verdelen en verzamelen het koelmedium vanaf de buiszijde. Ze kunnen worden ontworpen als systemen met meerdere- passages (bijvoorbeeld 2 of 4 passages) om de koelwatersnelheid en de warmtewisselingstijd te vergroten.

Belangrijkste kenmerken

Efficiënte warmteoverdracht: De warmteoverdrachtscoëfficiënt kan oplopen tot 800-1200 W/(m²·K), waardoor de efficiëntie van de warmtewisseling effectief wordt verbeterd.
Gemakkelijk schoon te maken: de buizenbundel heeft een zwevende kop met verwijderbaar kernontwerp, waardoor reinigen mogelijk is zonder de pijpleiding te demonteren.
Aangepaste interfaceconfiguratie: Wij bieden ANSI/DIN/JIS-standaardinterfaces, waardoor er geen adapterfittingen nodig zijn.
Dubbele afdichting: De buisplaat is volledig gelast met een mechanische afdichtingscombinatie, met een leksnelheid van<0.1ml/h.

Toepassingsgebieden

1. Petrochemische industrie: Wordt veel gebruikt voor het koelen van olie bij aardolieraffinageprocessen.
2. Energiesystemen: Gebruikt voor oliekoeling in energiecentrales, schepen en zware machines.
3. Auto-industrie: Gebruikt als onderdeel van het oliekoelsysteem in motoren en transmissies.
4. Voedselverwerking: Geschikt voor het koelen van bepaalde eetbare oliën.

Levering en logistiek
Levertijd: Afhankelijk van de ordergrootte; onder normale omstandigheden kunnen goederen binnen 90 dagen worden verzonden.
Verpakking: houten kratten of stalen frameverpakkingen, waarbij de behuizing van de apparatuur is omwikkeld met anti-roestfolie en de flensvlakken zijn beschermd door afdekplaten.
Scheepvaarthavens: de haven van Shanghai en de haven van Ningbo.

Kwaliteitsborging
Productienormen: GB150 / GB151 / ASME / PED
Certificering: ISO9001 gecertificeerd

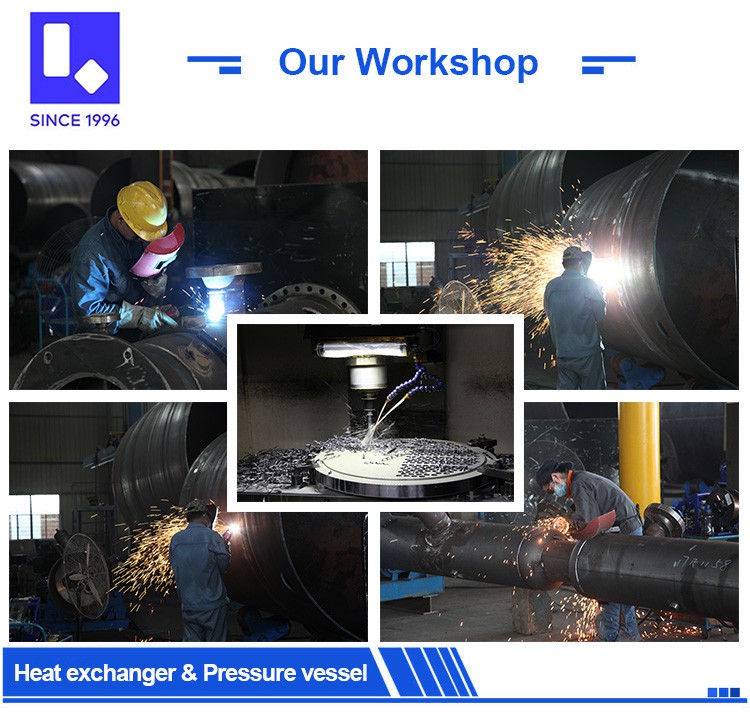

Productieapparatuur: grote walsmachines, plasmabooglasmachines, automatische Tungsten Inert Gas (TIG) lasmachines, grote pulsvormapparatuur, automatische polijstmachines.
Testapparatuur: druktestapparatuur, röntgenfoutdetectoren, ultrasone foutdetectoren, laboratorium voor materiaalanalyse, apparatuur voor inspectie van de laskwaliteit.

Veelgestelde vragen

Vraag: Hoe kies ik het materiaal voor de warmtewisselaarsbuizen in oliewarmtewisselaars?
A:Veelgebruikte materialen zijn koperen buizen (hoog rendement, gematigde kosten) of roestvrijstalen buizen (hoge temperatuurbestendigheid, corrosiebestendigheid). De keuze hangt af van het type olie, de temperatuur en de corrosiviteit.

Vraag: Aan welke fysieke eigenschappen van de olie moet worden voldaan om een ​​oliewarmtewisselaar op maat te maken?
A:De naam van de olie, de dichtheid, de viscositeit (bij bedrijfstemperatuur), de specifieke warmtecapaciteit, de thermische geleidbaarheid, het vlampunt, de maximale bedrijfstemperatuur en de vervuilingsfactor moeten worden vermeld.

Vraag: Biedt uw bedrijf complete oplossingen voor oliekoelsystemen of smeerstations?
A:Ja, we bieden complete ontwerpen en integratie voor oliekoel- of smeerstations, inclusief warmtewisselaars, oliepompen, filters, kleppen en regelsystemen.

Vraag: Hoe kan worden onderhandeld over de prijskorting voor bulkaankoop van oliewarmtewisselaars?
A:Bulkaankopen zorgen voor een verwatering van de inkoop van grondstoffen en productiekosten. We bieden gedifferentieerde prijskortingen op basis van het ordervolume.

Vraag: Hoe wordt de bevestiging van interne componenten (zoals schotten) gewaarborgd om losraken onder invloed van de oliestroom te voorkomen?
A:Er worden meerdere bevestigingsmethoden gebruikt, zoals steunstangen, lasnaden en anti-losmoeren om loskomen en trillingen te voorkomen.
